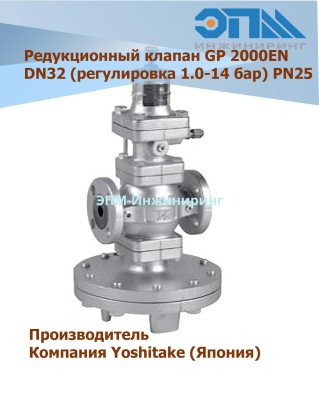

Редукционный клапан Yoshitake GP 2000EN DN32 (регулировка 1.0-14 бар) PN25, с пилотным управлением
Хит
Артикул:
EPMTRY004
Редукционный клапан Yoshitake GP 2000EN DN32 (регулировка 1.0-14 бар) PN25
1.Мембрана большого размера; более стабильное регулирование пониженного давления при помощи
внешней импульсной трубки.
2.Значение Cv высокое, поэтому проточная способность и способность управления значительно улучшены;
можно использовать клапан на один-два размера меньше номинального размера.
3.Сферический главный клапан обеспечивает хорошую герметичность и уменьшение утечек из седла
клапана (соответствует классу IV по стандарту ANSI).
4.Возможно управление давлением при низком давлении (0,02 МПа или меньше).
|
Модель |
GP-2000EN |
|
|
Применение |
Пар |
|
|
Метод восприятия пониженного давления |
Внешняя импульсная трубка *1 |
|
|
Давление на входе |
0,1-2,0 МПа |
|
|
Пониженное давление |
0,02-0,15 МПа 0,1-1,4 МПа 1.3-1,7 МПа |
|
|
До 85% от входного давления (по манометру) |
||
|
Мин. дифференц. давление |
0,05 МПа |
|
|
Макс. коэф. понижения давления |
20:1 |
|
|
Максимальная температура |
220 °C |
|
|
Утечки через седло клапана |
Не более 0,01% номинального расхода |
|
|
Материал |
Корпус |
Ковкий чугун |
|
Главный клапан |
Нерж. сталь |
|
|
Седло клапана |
Нерж. сталь |
|
|
Пилотный клапан |
Нерж. сталь |
|
|
Седло пилотного клапана |
Нерж. сталь |
|
|
Мембрана |
Нержавеющая сталь |
|
|
Импульсная трубка пониженного давления |
Медная труба 0,8-2 м |
|
|
Соединение |
Фланцевое соединение EN 1092 PN25 |
|
Варианты с резьбовым соединением
|
Ном. размер |
d |
L |
H1 |
H |
A |
Вес |
|
15А |
Rc 1/2 |
150 |
170 |
398 |
200 |
14.0 |
|
20А |
Rc 3/4 |
150 |
170 |
398 |
200 |
14.0 |
|
25А |
Rc 1 |
160 |
175 |
404 |
226 |
18.5 |
|
32А |
Rc 1-1/4 |
180 |
192 |
434 |
226 |
21.5 |
|
40А |
Rc 1-1/2 |
180 |
192 |
434 |
226 |
21.5 |
|
50А |
Rc 2 |
230 |
216 |
498 |
276 |
33.0 |
С фланцевым соединением
|
Ном. размер |
L |
H1 |
H |
A |
Вес |
|
15А |
146 (142) |
170 |
398 |
200 |
15.5 (15.3) |
|
20А |
146 (142) |
170 |
398 |
200 |
16.0 (15.8) |
|
25А |
156 (152) |
175 |
404 |
226 |
21.0 (20.6) |
|
32А |
176 (172) |
192 |
434 |
226 |
24.0 (23.6) |
|
40А |
196 (192) |
192 |
434 |
226 |
24.5 (24.1) |
|
50А |
222 (218) |
216 |
498 |
276 |
36.0 (35.8) |
|
65А |
282 (278) |
251 |
552 |
352 |
64.5 (64.2) |
|
80А |
302 (294) |
264 |
575 |
352 |
71.5 (68.8) |
|
100А |
342 (330) |
321 |
658 |
401 |
111.0 (106.9) |
Подробнее
341 943 ₽/шт
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина. Для получения более выгоднях предложений просим обращаться по электронной почте: info@epm-i.ru
Описание
Редукционный клапан Yoshitake GP 2000EN DN32 (регулировка 1.0-14 бар) PN25
1.Мембрана большого размера; более стабильное регулирование пониженного давления при помощи
внешней импульсной трубки.
2.Значение Cv высокое, поэтому проточная способность и способность управления значительно улучшены;
можно использовать клапан на один-два размера меньше номинального размера.
3.Сферический главный клапан обеспечивает хорошую герметичность и уменьшение утечек из седла
клапана (соответствует классу IV по стандарту ANSI).
4.Возможно управление давлением при низком давлении (0,02 МПа или меньше).
|
Модель |
GP-2000EN |
|
|
Применение |
Пар |
|
|
Метод восприятия пониженного давления |
Внешняя импульсная трубка *1 |
|
|
Давление на входе |
0,1-2,0 МПа |
|
|
Пониженное давление |
0,02-0,15 МПа 0,1-1,4 МПа 1.3-1,7 МПа |
|
|
До 85% от входного давления (по манометру) |
||
|
Мин. дифференц. давление |
0,05 МПа |
|
|
Макс. коэф. понижения давления |
20:1 |
|
|
Максимальная температура |
220 °C |
|
|
Утечки через седло клапана |
Не более 0,01% номинального расхода |
|
|
Материал |
Корпус |
Ковкий чугун |
|
Главный клапан |
Нерж. сталь |
|
|
Седло клапана |
Нерж. сталь |
|
|
Пилотный клапан |
Нерж. сталь |
|
|
Седло пилотного клапана |
Нерж. сталь |
|
|
Мембрана |
Нержавеющая сталь |
|
|
Импульсная трубка пониженного давления |
Медная труба 0,8-2 м |
|
|
Соединение |
Фланцевое соединение EN 1092 PN25 |
|
Варианты с резьбовым соединением
|
Ном. размер |
d |
L |
H1 |
H |
A |
Вес |
|
15А |
Rc 1/2 |
150 |
170 |
398 |
200 |
14.0 |
|
20А |
Rc 3/4 |
150 |
170 |
398 |
200 |
14.0 |
|
25А |
Rc 1 |
160 |
175 |
404 |
226 |
18.5 |
|
32А |
Rc 1-1/4 |
180 |
192 |
434 |
226 |
21.5 |
|
40А |
Rc 1-1/2 |
180 |
192 |
434 |
226 |
21.5 |
|
50А |
Rc 2 |
230 |
216 |
498 |
276 |
33.0 |
С фланцевым соединением
|
Ном. размер |
L |
H1 |
H |
A |
Вес |
|
15А |
146 (142) |
170 |
398 |
200 |
15.5 (15.3) |
|
20А |
146 (142) |
170 |
398 |
200 |
16.0 (15.8) |
|
25А |
156 (152) |
175 |
404 |
226 |
21.0 (20.6) |
|
32А |
176 (172) |
192 |
434 |
226 |
24.0 (23.6) |
|
40А |
196 (192) |
192 |
434 |
226 |
24.5 (24.1) |
|
50А |
222 (218) |
216 |
498 |
276 |
36.0 (35.8) |
|
65А |
282 (278) |
251 |
552 |
352 |
64.5 (64.2) |
|
80А |
302 (294) |
264 |
575 |
352 |
71.5 (68.8) |
|
100А |
342 (330) |
321 |
658 |
401 |
111.0 (106.9) |
Характеристики
|
Условный проход
|
Ду 32 |
|
Тип товара
|
Редукционный клапан |
|
Тип присоединения
|
Фланец |
|
Дополнительное свойство
|
Возможный диапазон давления на выходе: 0,2..1,5/1..14/13..17 бар |
|
Производитель
|
Yoshitake, Япония |
|
Рабочая среда
|
Пар |
|
Присоединение
|
Фланец |
|
Дополнительная информация
|
Клапан прямого действия.Главный клапан: нержавеющая стальСедло клапана: нержавеющая стальПилотный клапан: нержавеющая стальСедло пилотного клапана: нержавеющая стальМембрана: нержавеющая сталь |
|
Альтернативное название
|
Аналог редукционного клапана DP27 Spirax Sarco |
|
Давление
|
25 бар |
|
Тип запорного устройства
|
Редукционный клапан |
|
Сфера применения
|
Гофрокартонная промышленность, Масложировая промышленность, Молочная отрасль и индустрия напитков, Общепромышленные решения, Пищевая промышленность, Фармацевтическая промышленность |
|
Модель
|
GP-2000/2000EN |
|
Срок эксплуатации
|
10 лет |
|
Срок гарантии
|
1 год |
|
Страна производства
|
Япония |
|
Монтажное положение
|
Горизонтальное |
|
Температура эксплуатации
|
220 С |
|
Базовая единица
|
шт. |
|
Цвет
|
Серый |
|
Материал корпуса/изделия
|
Ковкий чугун |
|
Вес, кг
|
24,7 |
|
Температура эксплуатации
|
220 градусов (max) |
