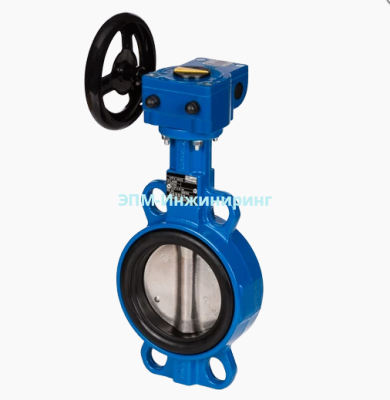

Дисковый затвор VFY-WG Danfoss
Дисковые затворы VFY-WG Danfoss
VFY-WG Danfoss - осевые дисковые поворотные затворы c ручным редукторным приводом для использования в системах горячего и холодного водоснабжения, отопления, вентиляции и кондиционирования воздуха. Корпус с центрирующими проушинами, для установки в середине трубопровода. Затворы легкоразборны, все детали взаимозаменяемы, включая диски, оси и седловые уплотнения. Надёжное шлицевое соединение шпинделя с диском обеспечивает передачу крутящего момента и приводит к меньшему износу по сравнению с соединениями другого типа. Шток зафиксирован стопорным пружинным кольцом, двойное уплотнение обеспечивает высокую герметичность. Для снижения крутящего момента и увеличения срока службы установлены верхний и нижний антифрикционные подшипники.
Основные преимущества затворов VFY-WG Danfoss
- Широкий диапазон диаметров: Ду25, Ду 32/40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600
- Максимальное рабочее давление 16 бар
- Шток из нержавеющей стали ASTM 420, подшипники скольжения - оцинкованная сталь и тефлон
- Заменяемое седловое уплотнение выполнено из EPDM
- Корпус имеет межфланцевое исполнение с центрирующими проушинами, изготовлен из серого чугуна GG25 (Dn 25-300) или высокопрочного чугуна GGG40 (Dn 350-600)
- Материал диска затвора - высокопрочный чугун GGG40 с эпоксидным покрытием или коррозионно-стойкая сталь AISI316
- Присоединительный фланец согласно норме EN ISO 5211 для комплектации ручным редуктором с червячной передачей
- Герметичность затвора класса А (ГОСТ 9544-2015)
Модификации поворотного затвора VFY-WG с диском из чугуна
Артикул | Ду, мм | Рабочее давление, бар | Материал диска | Вес, кг |
---|---|---|---|---|
065B8420 | 50 | 16 | Чугун GGG40 | 3.6 |
065B8421 | 65 | 4 | ||
065B8422 | 80 | 4.3 | ||
065B8423 | 100 | 6.3 | ||
065B8424 | 125 | 7.4 | ||
065B8425 | 150 | 8.5 | ||
065B8426 | 200 | 12.3 | ||
065B8427 | 250 | 25.2 | ||
065B8428 | 300 | 28.9 | ||
065B8429 | 350 | 41.4 | ||
082X3060 | 400 | 67.5 | ||
082X3061 | 450 | 91.5 | ||
082X3062 | 500 | 115.5 | ||
082X3063 | 600 | 170 |
Модификации поворотного затвора VFY-WG с диском из нержавеющей стали
Артикул | Ду, мм | Рабочее давление, бар | Материал диска | Вес, кг |
---|---|---|---|---|
149G079008 | 32/40 | 16 | Нержавеющая сталь | 4.7 |
065B7440 | 50 | 3.6 | ||
065B7441 | 65 | 4 | ||
065B7442 | 80 | 4.3 | ||
065B7443 | 100 | 6.3 | ||
065B7444 | 125 | 7.4 | ||
065B7445 | 150 | 8.5 | ||
065B7446 | 200 | 12.3 | ||
065B7457 | 250 | 25.2 | ||
065B7458 | 300 | 28.9 | ||
065B7449 | 350 | 41.4 | ||
082X3050 | 400 | 67.5 | ||
082X3051 | 450 | 91.5 | ||
082X3052 | 500 | 115.5 | ||
082X3053 | 600 | 170 |
Характеристики
Модель |
SYLAX |
Страна производства |
Франция |
Тип управления |
редуктор |
Материал корпуса |
чугун EN-GJL-250 |
Материал диска |
ковкий чугун EN-GJS-400-15, нержавеющая сталь 316 |
Тип присоединения |
межфланцевое с проушинами |
Макс. давление, бар |
10, 16 |
Материал уплотнения |
ЭПДМ |
Диаметры присоединения |
25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 |
Макс. рабочая температура, °C |
120 |
Мин. рабочая температура, °C |
-15 |
- ЭПДМ жаростойкий
- DN 50
- DN 65
- DN 80
- DN 100
- DN 125
- DN 150
- DN 200
- DN 250
- DN 300
- DN 32/40
- DN 350
- DN 400
- DN 450
- DN 500
- DN 600
- Редуктор
- Нержавеющая сталь
- Чугун
Дисковые затворы VFY-WG Danfoss
VFY-WG Danfoss - осевые дисковые поворотные затворы c ручным редукторным приводом для использования в системах горячего и холодного водоснабжения, отопления, вентиляции и кондиционирования воздуха. Корпус с центрирующими проушинами, для установки в середине трубопровода. Затворы легкоразборны, все детали взаимозаменяемы, включая диски, оси и седловые уплотнения. Надёжное шлицевое соединение шпинделя с диском обеспечивает передачу крутящего момента и приводит к меньшему износу по сравнению с соединениями другого типа. Шток зафиксирован стопорным пружинным кольцом, двойное уплотнение обеспечивает высокую герметичность. Для снижения крутящего момента и увеличения срока службы установлены верхний и нижний антифрикционные подшипники.
Основные преимущества затворов VFY-WG Danfoss
- Широкий диапазон диаметров: Ду25, Ду 32/40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600
- Максимальное рабочее давление 16 бар
- Шток из нержавеющей стали ASTM 420, подшипники скольжения - оцинкованная сталь и тефлон
- Заменяемое седловое уплотнение выполнено из EPDM
- Корпус имеет межфланцевое исполнение с центрирующими проушинами, изготовлен из серого чугуна GG25 (Dn 25-300) или высокопрочного чугуна GGG40 (Dn 350-600)
- Материал диска затвора - высокопрочный чугун GGG40 с эпоксидным покрытием или коррозионно-стойкая сталь AISI316
- Присоединительный фланец согласно норме EN ISO 5211 для комплектации ручным редуктором с червячной передачей
- Герметичность затвора класса А (ГОСТ 9544-2015)
Модификации поворотного затвора VFY-WG с диском из чугуна
Артикул | Ду, мм | Рабочее давление, бар | Материал диска | Вес, кг |
---|---|---|---|---|
065B8420 | 50 | 16 | Чугун GGG40 | 3.6 |
065B8421 | 65 | 4 | ||
065B8422 | 80 | 4.3 | ||
065B8423 | 100 | 6.3 | ||
065B8424 | 125 | 7.4 | ||
065B8425 | 150 | 8.5 | ||
065B8426 | 200 | 12.3 | ||
065B8427 | 250 | 25.2 | ||
065B8428 | 300 | 28.9 | ||
065B8429 | 350 | 41.4 | ||
082X3060 | 400 | 67.5 | ||
082X3061 | 450 | 91.5 | ||
082X3062 | 500 | 115.5 | ||
082X3063 | 600 | 170 |
Модификации поворотного затвора VFY-WG с диском из нержавеющей стали
Артикул | Ду, мм | Рабочее давление, бар | Материал диска | Вес, кг |
---|---|---|---|---|
149G079008 | 32/40 | 16 | Нержавеющая сталь | 4.7 |
065B7440 | 50 | 3.6 | ||
065B7441 | 65 | 4 | ||
065B7442 | 80 | 4.3 | ||
065B7443 | 100 | 6.3 | ||
065B7444 | 125 | 7.4 | ||
065B7445 | 150 | 8.5 | ||
065B7446 | 200 | 12.3 | ||
065B7457 | 250 | 25.2 | ||
065B7458 | 300 | 28.9 | ||
065B7449 | 350 | 41.4 | ||
082X3050 | 400 | 67.5 | ||
082X3051 | 450 | 91.5 | ||
082X3052 | 500 | 115.5 | ||
082X3053 | 600 | 170 |
Характеристики
Модель |
SYLAX |
Страна производства |
Франция |
Тип управления |
редуктор |
Материал корпуса |
чугун EN-GJL-250 |
Материал диска |
ковкий чугун EN-GJS-400-15, нержавеющая сталь 316 |
Тип присоединения |
межфланцевое с проушинами |
Макс. давление, бар |
10, 16 |
Материал уплотнения |
ЭПДМ |
Диаметры присоединения |
25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 |
Макс. рабочая температура, °C |
120 |
Мин. рабочая температура, °C |
-15 |
Характеристики
Производитель
|
Danfoss |
Рабочая среда
|
Вода |
Температура эксплуатации
|
-20...+120 |
Базовая единица
|
шт. |
