Дисковый поворотный затвор ЗПВС
Хит
:
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.

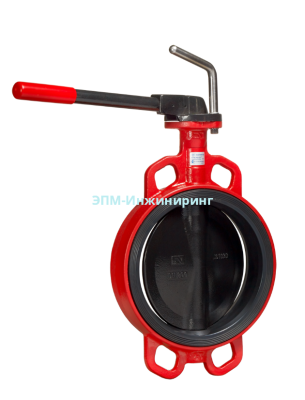

Дисковый поворотный затвор межфланцевый
ЗПВС-FL-3 Гранвэл, Характеристики:
| Рабочая среда | Вода, воздух |
| Материал корпуса | Чугун серый |
| Сплав | GG25 |
| Материал диска | Чугун GGG40 с эпоксидным покрытием |
| Седло | EPDM |
| Присоединение | Межфланцевое |
| Страна бренда | Россия |
| Страна-производитель | Россия |
| Тип арматуры | Затвор |
| Макс. рабочая температура, °C | +95 |
| Мин. рабочая температура, °C | -15 |
| Макс. рабочее давление, бар | 16 |
| Применение | Водоснабжение, водоотведение, вентиляция, кондиционирование, теплоснабжение |
| Управление | С рукояткой |
Дисковый поворотный затвор межфланцевый ЗПВС-FLN-3 с
редуктором, Гранвэл, Характеристики:
| Материал корпуса | Чугун высокопрочный |
| Сплав | GGG40 |
| Материал диска | Чугун GGG40 с эпоксидным покрытием |
| Присоединение | Межфланцевое |
| Страна бренда | Россия |
| Страна-производитель | Россия |
| Рабочая среда | Вода, воздух |
| Мин. рабочая температура, °C | -15 |
| Макс. рабочая температура, °C | +95 |
| Макс. рабочее давление, бар | 16 |
| Применение | Водоснабжение, водоотведение, вентиляция, кондиционирование, теплоснабжение |
| Управление | С редуктором |
| Тип арматуры |
Затвор |
Подробнее
от 3 972.60 ₽
Нашли дешевле?
Тип уплотнения
- ЭПДМ жаростойкий
Диаметр присоединения
- DN 40
- DN 50
- DN 65
- DN 80
- DN 100
- DN 125
- DN 150
- DN 200
- DN 250
- DN 300
- DN 1000
- DN 1200
- DN 32
- DN 350
- DN 400
- DN 450
- DN 500
- DN 600
- DN 700
- DN 800
- DN 900
Тип управления
- Рукоятка
- Редуктор
Давление
- 16
Материал диска/шара
- Чугун
Рассчитать доставку
Цена действительна только для интернет-магазина. Для получения более выгоднях предложений просим обращаться по электронной почте: info@epm-i.ru
Описание
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
Дисковый поворотный затвор межфланцевый
ЗПВС-FL-3 Гранвэл, Характеристики:
| Рабочая среда | Вода, воздух |
| Материал корпуса | Чугун серый |
| Сплав | GG25 |
| Материал диска | Чугун GGG40 с эпоксидным покрытием |
| Седло | EPDM |
| Присоединение | Межфланцевое |
| Страна бренда | Россия |
| Страна-производитель | Россия |
| Тип арматуры | Затвор |
| Макс. рабочая температура, °C | +95 |
| Мин. рабочая температура, °C | -15 |
| Макс. рабочее давление, бар | 16 |
| Применение | Водоснабжение, водоотведение, вентиляция, кондиционирование, теплоснабжение |
| Управление | С рукояткой |
Дисковый поворотный затвор межфланцевый ЗПВС-FLN-3 с
редуктором, Гранвэл, Характеристики:
| Материал корпуса | Чугун высокопрочный |
| Сплав | GGG40 |
| Материал диска | Чугун GGG40 с эпоксидным покрытием |
| Присоединение | Межфланцевое |
| Страна бренда | Россия |
| Страна-производитель | Россия |
| Рабочая среда | Вода, воздух |
| Мин. рабочая температура, °C | -15 |
| Макс. рабочая температура, °C | +95 |
| Макс. рабочее давление, бар | 16 |
| Применение | Водоснабжение, водоотведение, вентиляция, кондиционирование, теплоснабжение |
| Управление | С редуктором |
| Тип арматуры | Затвор |
Характеристики
|
Производитель
|
АДЛ |
|
Рабочая среда
|
Вода |
|
Температура эксплуатации
|
-15...+90 |
|
Базовая единица
|
шт. |
