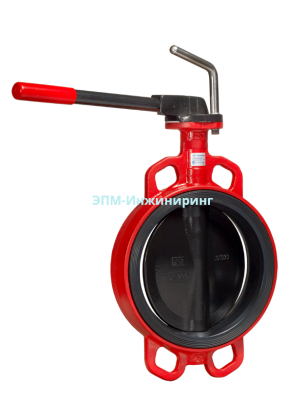

Дисковый поворотный затвор ЗПНЛ
:
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
Характеристики дискового поворотного затвора ЗПНЛ:
| DN | 32 - 150 |
| PN | 16 |
| Тип присоединения | М/Ф |
| Тип управления | Рукоятка с произвольным положением, Рукоятка с фиксацией положения |
| Материал корпуса | Чугун высокопрочный |
| Материал запорного органа | Сталь нержавеющая |
| Материал седлового уплотнения | NITRILE |
| Наличие ISO фланца | Да |
| Модель привода/редуктора | Нет |
| T min рабочей среды, C | 0.0 |
| T max рабочей среды, С | 85 |
| Количество концевых выключателей | 0.0 |
Подробнее
от 8 772 ₽
Нашли дешевле?
Тип уплотнения
- Нитрил
Диаметр присоединения
- DN 40
- DN 50
- DN 65
- DN 80
- DN 100
- DN 125
- DN 150
- DN 200
- DN 32
Тип управления
- Рукоятка
- Редуктор
Давление
- 16
Материал диска/шара
- Нержавеющая сталь
Рассчитать доставку
Цена действительна только для интернет-магазина. Для получения более выгоднях предложений просим обращаться по электронной почте: info@epm-i.ru
Описание
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
Характеристики дискового поворотного затвора ЗПНЛ:
| DN | 32 - 150 |
| PN | 16 |
| Тип присоединения | М/Ф |
| Тип управления | Рукоятка с произвольным положением, Рукоятка с фиксацией положения |
| Материал корпуса | Чугун высокопрочный |
| Материал запорного органа | Сталь нержавеющая |
| Материал седлового уплотнения | NITRILE |
| Наличие ISO фланца | Да |
| Модель привода/редуктора | Нет |
| T min рабочей среды, C | 0.0 |
| T max рабочей среды, С | 85 |
| Количество концевых выключателей |
0.0 |
Характеристики
|
Производитель
|
АДЛ |
|
Рабочая среда
|
Вода |
|
Температура эксплуатации
|
-0...+85 |
|
Базовая единица
|
шт. |
Документы
3v70a1ujkz46ltsgm9od9twhb6rmtbo2
359,2 кб
1tfc98m6k0k0fow03bonyopaq2jqmz22
159,5 кб
5b9cht9weqlcjfo04oyp9i3djxmqxd38
916,4 кб
nsr96j7ltx81290mwoj1214fhcjdoxfj
591,9 кб
