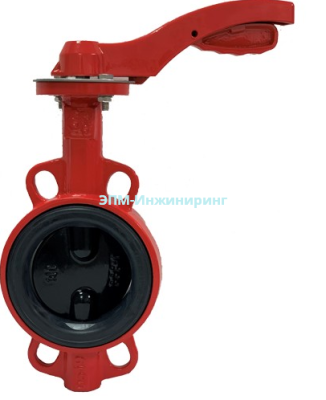

Затвор дисковый поворотный межфланцевый Рашворк серия 200
Затворы Rushwork серии 200 — дисковые поворотные чугунные межфланцевые затворы. Используются в качестве запорно-регулирующей арматуры для управления потоком рабочей среды. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.
Ключевые особенности
- корпус (DN 700-1200), диск (DN 40-600) изготавливаются из ковкого легированного чугуна с шаровидным графитом ВЧ 40 (JS 1030)/CF8;
- корпус (DN 40-600), диск и заглушка (DN 700-1200) изготавливаются из серого легированного чугуна с пластинчатым графитом ВЧ 25 (JL 1040);
- заглушка (DN 40-600) производится из углеродистой стали с термодиффузионным цинковым покрытием;
- уплотнительное кольцо из этиленпропиленового каучука (EPDM). Это резина, устойчивая к атмосферному и химическому воздействию. Сохраняет эластичность при низких температурах. Рабочая температура уплотнений из EPDM каучука находится в пределах от -55 до +125 °С;
- нижний шток и верхний шток выполнены из нержавеющей стали AISI 416 (08х13). Это малоуглеродистая сталь с повышенным содержанием хрома и марганца мартенситного класса. Обладает повышенной износостойкостью и устойчивостью к коррозии. Может быть заменена нержавеющей сталью 08Х13;
- подшипник и втулка из фторопласта (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -200 до +260 °C;
- корпус с антикоррозионным эпоксидным покрытием толщиной не менее 250 мкм/см3;
- уплотнительные кольца из нитриловой резины (NBR);
Ручное управление:
- в типоразмерах от DN40 до DN300 — алюминиевой ручкой с фланцевым присоединением F7, F10;
- в типоразмерах от DN350 до DN1200 — редуктором со штурвалом из серого чугуна ВЧ 25 (JL 1040), с фланцевым присоединением F12, F14, F16, F25, F30.
Присоединительные размеры фланцев соответствуют ГОСТ 12815-80.
Где применяются?
- сети водоснабжения, водонагрева и отопления;
- системы охлаждения и кондиционирования;
- пищевая, химическая, нефтегазовая, целлюлозно-бумажная и другие отрасли промышленности.
Основные технические характеристики дисковых поворотных межфланцевых затворов Rushwork 200
Размеры (условный диаметр): | DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN450, DN900, DN1000, DN1200 |
Рабочая среда: | вода, питьевая вода, щелочи, сжатый воздух, горячий пар, нейтральные жидкости |
Крутящий момент: | от 11 до 2500 Нм |
Максимальное рабочее давление: | от DN40 до DN600 — 16 бар, от DN700 до DN1200 — 10 бар |
Диапазон рабочей температуры: | от 0 до +110 ºC |
Климатическое исполнение: | УХЛ 3 по ГОСТ15150-69 |
Класс герметичности: | «А» по EN 12266-1 (ГОСТ Р 54808-2011) |
Пропускная способность при 90% открытии затвора (Kv): | от 103 до 114 400 м3/ч |
Номинальный диаметр: | DN 40-600 |
Номинальное давление: | PN16 |
Материал корпуса: | чугун GJL-250 (GG25) |
Материал диска: | чугун GJS-400-15 (GGG40) |
Материал уплотнения: | EPDM |
Температурный диапазон : | -15°С..+95°С (кратковременно -20..+110°С) |
Покрытие: | антикоррозионное эпоксидное покрытие, толщина 250 мкм |
Тип управления: | рукоятка, редуктор |
Климатическое исполнение : | УХЛ 3.1, 4, 4.1, 4.2, 5. по ГОСТ15150-69 |
Класс герметичности: | А по ГОСТ Р 9544 (ГОСТ54808) |
Стандарты: | ГОСТ 13547-2015 (ГОСТ 28908-91), ТУ 372100-005-81484267-2016 |
