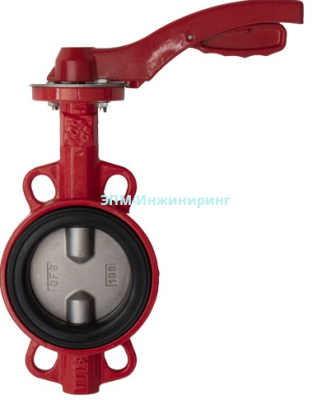

Затвор дисковый поворотный межфланцевый Рашворк серия 201

Затворы Rushwork серии 201 — дисковые поворотные чугунные межфланцевые затворы. Предназначены для использования в качестве запорно-регулирующей арматуры для управления потоком рабочей среды. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.

Ключевые особенности

• корпус, заглушка (DN 700-1200) изготавливаются из ковкого легированного чугуна с шаровидным графитом ВЧ 40 (JS 1030)/CF8;
• корпус (DN 40-600), заглушка (DN 700-1200) изготавливаются из серого легированного чугуна с пластинчатым графитом ВЧ 25 (JL 1040);
• заглушка (DN 40-600), зубчатый ограничитель (DN 40-300) производятся из углеродистой стали с термодиффузионным цинковым покрытием;
• диск выполнен из нержавеющей стали AISI 316 (CF8). Это легированная сталь с пониженным содержанием углерода и высокой удельной частью никеля и хрома. Добавка молибдена обеспечивает повышенную устойчивость атмосферным осадкам, морской воде, кислотам (серной, молочной, уксусной, фосфорной, муравьиной, борной, щавелевой). Сохраняет свои свойства при высоких температурах. Может быть заменена нержавеющей сталью CF8;
• уплотнительное кольцо из этиленпропиленового каучука (EPDM). Это резина, устойчивая к атмосферному и химическому воздействию. Сохраняет эластичность при низких температурах. Рабочая температура уплотнений из EPDM каучука находится в пределах от -55 до +125 °С;
• нижний шток и верхний шток выполнены из нержавеющей стали AISI 416 (08х13). Это малоуглеродистая сталь с повышенным содержанием хрома и марганца мартенситного класса. Обладает повышенной износостойкостью и устойчивостью к коррозии. Может быть заменена нержавеющей сталью 08Х13;
• подшипник и втулка из фторопласта (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -200 до +260 °C;
• корпус с антикоррозионным эпоксидным покрытием толщиной не менее 250 мкм/см3;
• уплотнительные кольца из нитриловой резины (NBR);

Ручное управление:

• в типоразмерах от DN40 по DN300 — алюминиевой ручкой с индикатором положения, с фланцевым присоединением F7, F10;
• в типоразмерах от DN350 по DN1200 — редуктором со штурвалом из алюминия, с фланцевым присоединением F12, F14, F16, F25, F30.

Присоединительные размеры фланцев соответствуют ГОСТ 12815-80.

Где применяются?

• сети водоснабжения, водонагрева и отопления;
• системы охлаждения и кондиционирования;
• пищевая, химическая, нефтегазовая, целлюлозно-бумажная и другие отрасли промышленности.

Основные технические характеристики дисковых поворотных межфланцевых затворов Rushwork 201
