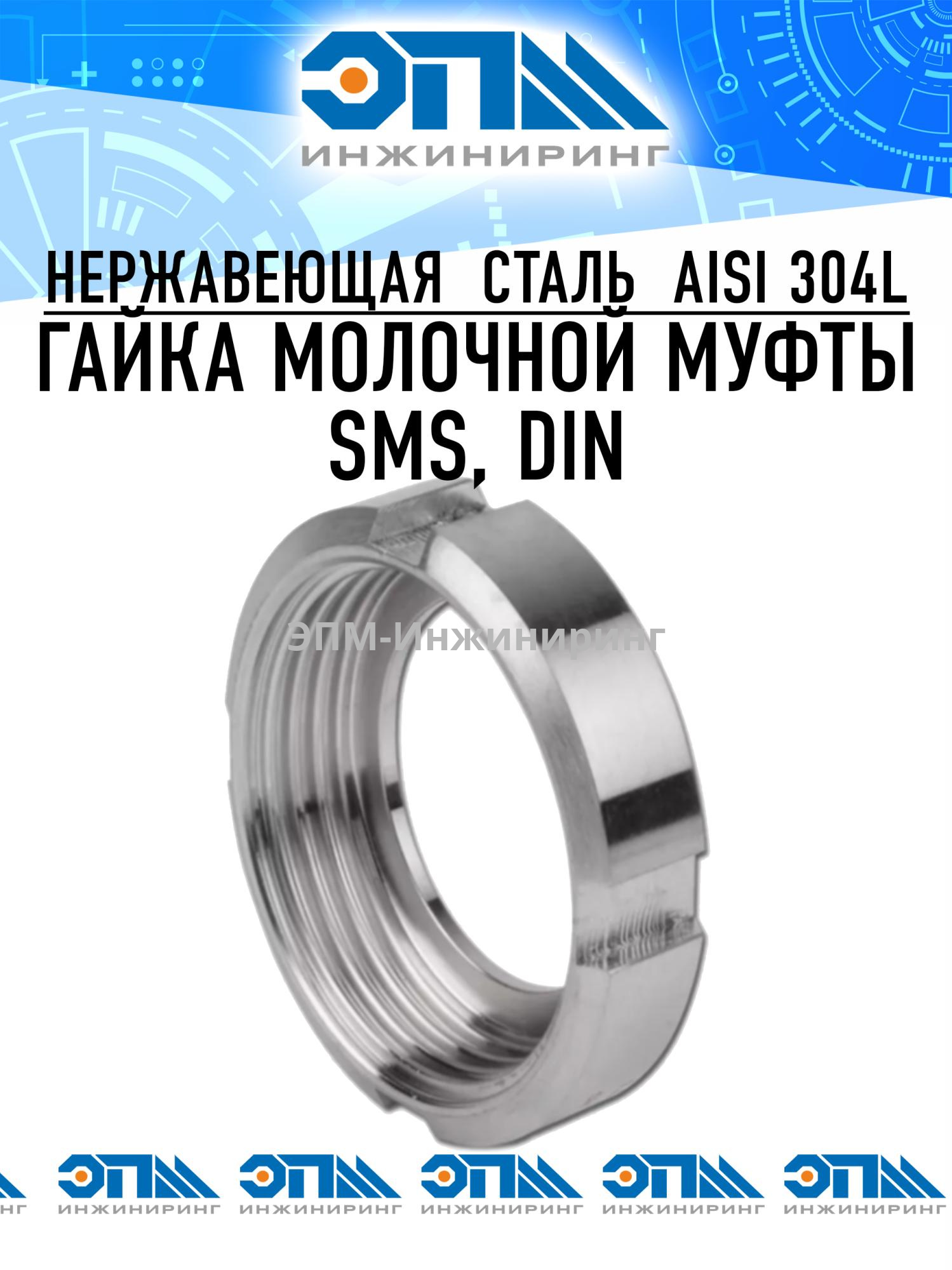

Гайка шлицевая молочная из нержавеющей стали AISI 304 (стандарт DIN / SMS)

Гайка шлицевая для молочной муфты — фиксирующий элемент быстроразъемного гигиеничного соединения, предназначенный для надежной стыковки трубопроводов в пищевой, молочной, фармацевтической и косметической промышленности. Изготавливается из коррозионностойкой стали AISI 304 в соответствии со стандартами DIN 11851 и SMS 1145.

В данном разделе представлены гайки шлицевые под приварные штуцера молочных муфт. Изделия предназначены для фиксации соединения путем навинчивания на резьбу ответного штуцера с последующей затяжкой специальным молочным ключом.

Технические характеристики

• Материал: нержавеющая пищевая сталь AISI 304 (08Х18Н10, 1.4301)
• Стандарты исполнения: DIN 11851 (Европа), SMS 1145 (Скандинавия)
• Тип соединения: быстроразъемное, под приварку
• Конструкция гайки: круглая, с радиальными шлицами под ключ
• Количество шлицов: 4 (стандарт DIN), 6 (стандарт SMS)
• Рабочее давление: до 40 бар (для малых диаметров), до 16 бар (для крупных)
• Температурный диапазон: от минус 20 до плюс 150 градусов Цельсия
• Поверхность: шлифованная или полированная, шероховатость Ra не более 0,8 мкм
• Совместимость: только с комплектующими того же стандарта (DIN или SMS)

Отличия стандартов DIN и SMS для шлицевых гаек

• Количество шлицов: гайки DIN имеют 4 шлица, гайки SMS — 6 шлицов
• Тип резьбы: метрическая резьба в DIN, дюймовая резьба в SMS
• Диаметры труб: DIN использует метрическую сетку диаметров (18, 22, 28 мм и т.д.), SMS — дюймовую (38, 50,8, 63,5 мм и т.д.)
• Геометрия патрубка: у DIN патрубки длиннее, у SMS — укороченные
• Взаимозаменяемость: отсутствует. Гайки DIN не подходят к штуцерам SMS и наоборот

Важно: Перед заказом обязательно определите стандарт вашего оборудования. Ошибка в подборе стандарта приведет к невозможности монтажа соединения.

Размерный ряд и соответствие диаметрам труб

Гайки шлицевые стандарт DIN 11851

• Под трубу 18 мм — условный проход DN 15
• Под трубу 22 мм — условный проход DN 20
• Под трубу 28 мм — условный проход DN 25
• Под трубу 34 мм — условный проход DN 32
• Под трубу 40 мм — условный проход DN 40
• Под трубу 52 мм — условный проход DN 50
• Под трубу 70 мм — условный проход DN 65
• Под трубу 85 мм — условный проход DN 80
• Под трубу 104 мм — условный проход DN 100
• Под трубу 129 мм — условный проход DN 125
• Под трубу 154 мм — условный проход DN 150

Гайки шлицевые стандарт SMS 1145

• Под трубу 38 мм — условный проход около DN 25
• Под трубу 50,8 мм — условный проход около DN 40
• Под трубу 63,5 мм — условный проход около DN 50
• Под трубу 76,1 мм — условный проход около DN 65
• Под трубу 89 мм — условный проход около DN 80
• Под трубу 102 мм — условный проход около DN 100

Сферы применения

• Молочная промышленность: обвязка сепараторов, пастеризаторов, танков, линий розлива
• Пивоваренные производства: подключение варочных порядков, ЦКТ, фильтров, линий розлива
• Производство безалкогольных напитков и соков: магистрали подачи сырья и готовой продукции
• Фармацевтика и косметика: линии подготовки воды, реакторы, системы дозирования
• Пищевая переработка: мясокомбинаты, масложировые заводы, производство соусов
• Системы мойки CIP/SIP: распределительные узлы моющих растворов

Преимущества гаек из стали AISI 304

• Коррозионная стойкость: сталь устойчива к воздействию пищевых кислот, щелочей, моющих средств
• Гигиеничность: полированная поверхность предотвращает налипание продукта и развитие микрофлоры
• Долговечность: ресурс эксплуатации более 10 лет при соблюдении условий эксплуатации
• Удобство монтажа: шлицевая конструкция позволяет быстро затягивать соединение специальным ключом
• Ремонтопригодность: гайка легко снимается для замены уплотнения без демонтажа трубопровода
• Сертификация: материал соответствует требованиям пищевых стандартов и имеет паспорта качества

Рекомендации по монтажу и эксплуатации

• Перед установкой проверьте целостность резьбы и отсутствие механических повреждений
• Уплотнительное кольцо должно быть правильно установлено в канавку конического штуцера
• Затяжку гайки производите равномерно, без чрезмерных усилий, с помощью молочного ключа
• После монтажа визуально проверьте отсутствие перекосов и зазоров в соединении
• При эксплуатации в агрессивных средах регулярно контролируйте состояние уплотнения и резьбы
• Не используйте гайки стандарта DIN со штуцерами SMS и наоборот — это приведет к негерметичности

Комплектация и поставка

• Гайки поставляются отдельно или в составе комплекта молочной муфты в сборе
• Возможна поставка гаек с различными типами уплотнений: EPDM, Silicone, NBR, FPM, PTFE
• Ходовые размеры всегда в наличии на складе, нестандартные — под заказ
• Каждая партия сопровождается паспортом качества и сертификатом на материал
• Упаковка: индивидуальная полиэтиленовая, групповая — в картонные коробки

Обратите внимание: Гайка шлицевая является сменным элементом соединения. При плановом обслуживании линии рекомендуется заменять уплотнительное кольцо и проверять состояние резьбы гайки. Это обеспечит надежную герметичность и продлит срок службы всего узла.
